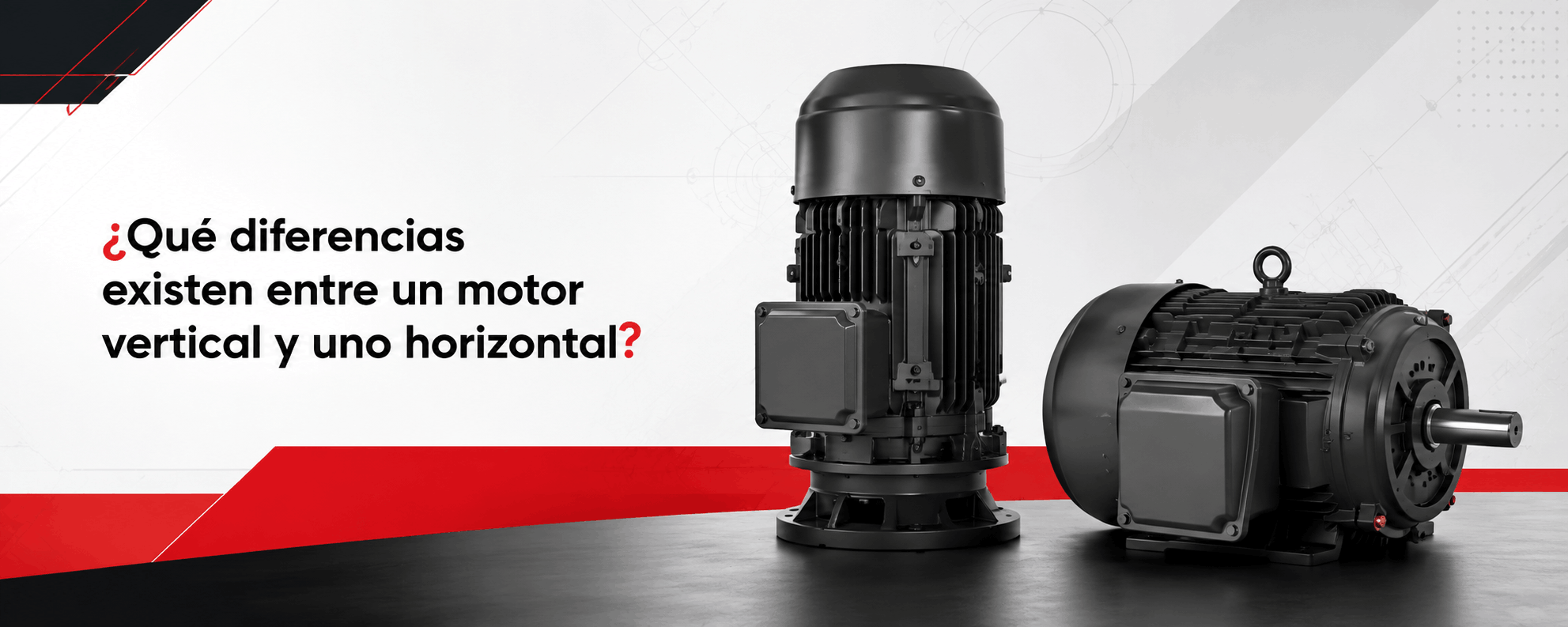

La diferencia más visible entre ambos equipos es la posición de su eje. Un motor vertical trabaja con la flecha perpendicular a la superficie de montaje, mientras que un motor horizontal mantiene el eje paralelo a la base. Esta orientación condiciona la forma de instalarlo, el tipo de acoplamiento y la manera en que se transmiten las cargas hacia los rodamientos.
No se trata de elegir la opción que ocupa menos espacio o la que está disponible primero. La máquina accionada, la estructura existente y las fuerzas presentes durante la operación definen cuál configuración resulta adecuada. Aunque dos motores compartan potencia, voltaje y velocidad, pueden requerir bases, bridas, flechas y sistemas de soporte completamente distintos.
Contenido
- 1 ¿Cuál es la diferencia principal entre ambas orientaciones?
- 2 ¿Cómo cambia el montaje y el acoplamiento?
- 3 ¿Qué cargas soporta cada tipo de motor?
- 4 ¿En qué aplicaciones se utiliza un motor horizontal?
- 5 ¿En qué aplicaciones se utiliza un motor vertical?
- 6 ¿Qué ventajas y limitaciones tiene cada configuración?
- 7 ¿Cómo elegir entre un motor vertical y uno horizontal?
¿Cuál es la diferencia principal entre ambas orientaciones?
En un motor horizontal, la flecha se extiende de forma paralela al piso y suele conectarse con equipos instalados a una altura similar. Esta disposición es frecuente cuando el movimiento se transmite mediante un acoplamiento directo, una brida, bandas o poleas. La base ayuda a conservar la posición del conjunto y facilita la alineación entre el motor y la máquina.
En un motor vertical, la flecha apunta hacia arriba o hacia abajo, según el diseño. El equipo suele montarse sobre una bomba, un cabezal o una estructura preparada para sostenerlo. Su orientación permite accionar máquinas ubicadas debajo del motor y aprovechar mejor el espacio, pero exige confirmar la capacidad de la base y el tipo de carga transmitida.
¿Cómo cambia el montaje y el acoplamiento?
El montaje horizontal puede realizarse mediante patas, brida o una combinación de ambas. Para integrarlo correctamente deben coincidir la altura del eje, las perforaciones de la base, el diámetro de la flecha y la posición del acoplamiento. Una diferencia pequeña puede obligar a modificar soportes, guardas o tuberías cercanas, incluso cuando la potencia eléctrica sea correcta.
El montaje vertical suele apoyarse sobre una brida o un cabezal. En algunos sistemas de bombeo, la flecha de la bomba atraviesa el eje hueco del motor; en otros, la conexión se realiza mediante un acoplamiento externo. Cada construcción requiere una alineación específica y una estructura capaz de soportar el peso del equipo y las fuerzas producidas durante el funcionamiento.
¿Qué cargas soporta cada tipo de motor?
La orientación no determina por sí sola todas las cargas presentes. Un motor horizontal puede recibir esfuerzos radiales y axiales según el acoplamiento, las bandas, las poleas o la máquina conectada. Una tensión excesiva o una alineación deficiente aumenta el esfuerzo sobre los rodamientos y puede provocar vibración, calentamiento y desgaste antes de lo esperado.
Un motor vertical también puede recibir cargas radiales, aunque en ciertas bombas el empuje axial adquiere mayor importancia. Esa fuerza actúa en la dirección del eje y debe mantenerse dentro de la capacidad admitida por el conjunto de rodamientos. La potencia nominal no sustituye esta verificación; se necesita conocer la carga generada por la aplicación.
¿En qué aplicaciones se utiliza un motor horizontal?
La configuración horizontal es habitual en bombas centrífugas, ventiladores, compresores, transportadores, mezcladores y maquinaria instalada sobre bancadas. Su posición facilita la conexión con equipos ubicados al mismo nivel y permite acceder al acoplamiento para inspección o alineación. También ofrece distintas posibilidades de montaje mediante patas, brida C u otras configuraciones previstas por el fabricante.
Esta orientación suele ser conveniente cuando existe espacio lateral suficiente y la máquina ya cuenta con una base horizontal. Antes de elegirla deben revisarse la altura de la flecha, el tipo de transmisión y las dimensiones disponibles. Cambiar un motor sin confirmar estos datos puede generar ajustes mecánicos que eleven el costo y retrasen la puesta en marcha.
¿En qué aplicaciones se utiliza un motor vertical?
La disposición vertical es frecuente en bombas tipo turbina, pozos, estaciones de bombeo, sistemas de riego y algunos mezcladores. En estas instalaciones, el motor permanece sobre el equipo accionado y transmite el movimiento hacia abajo. Esta solución puede liberar espacio en planta y adaptarse a sistemas cuya geometría exige una línea de transmisión perpendicular al piso.
Su uso no debe decidirse únicamente por el ahorro de superficie. El cabezal, la brida, la flecha y la capacidad de empuje tienen que coincidir con el diseño de la máquina. La categoría de Motores Eléctricos permite revisar ambas orientaciones antes de comparar modelos para una aplicación específica.
¿Qué ventajas y limitaciones tiene cada configuración?
Un motor horizontal suele facilitar el acceso lateral, la inspección del acoplamiento y la instalación sobre bases comunes. También puede integrarse con una variedad amplia de máquinas. Su principal limitación aparece cuando el espacio disponible es reducido o cuando la geometría del equipo accionado exige transmitir el movimiento hacia abajo mediante una estructura vertical.
Un motor vertical aprovecha mejor ciertas áreas y se integra de forma natural con bombas y equipos montados debajo del accionamiento. Sin embargo, puede requerir maniobras superiores, estructuras de soporte específicas y una revisión más cuidadosa del empuje axial. Ninguna alternativa es mejor por definición; cada una responde a necesidades mecánicas distintas.
¿Cómo elegir entre un motor vertical y uno horizontal?
La decisión debe comenzar con la máquina accionada. Si el eje de entrada, la base y el acoplamiento fueron diseñados para una orientación específica, conservar esa disposición suele reducir modificaciones. También deben confirmarse la potencia absorbida, la velocidad, el voltaje, el método de arranque y las condiciones ambientales para comparar equipos que realmente cumplan la misma función.
En proyectos de reemplazo resulta útil reunir fotografías de la placa, la base, la flecha y el acoplamiento. Las medidas del montaje permiten detectar diferencias antes de comprar. Cambiar de orientación solo para utilizar un motor disponible puede alterar la distribución de cargas, complicar la instalación y exigir una revisión de ingeniería que debe contemplarse desde el presupuesto.
Una comparación técnica ayuda a definir la mejor opción
Cuando se conocen la orientación de la máquina, las cargas y las dimensiones del montaje, la selección se vuelve más clara. Esta información permite comparar alternativas compatibles y evitar decisiones basadas únicamente en potencia o precio. También facilita que mantenimiento, ingeniería y compras evalúen el proyecto con los mismos datos y anticipen las maniobras necesarias.
Si la aplicación presenta dudas sobre el montaje o la equivalencia entre modelos, una revisión especializada puede evitar adaptaciones posteriores. En Power Depot pueden analizarse las condiciones mecánicas y eléctricas del sistema para identificar una configuración que responda a las necesidades reales de operación.
